Précision en mouvement : l'art et la science de l'usinage d'engrenages CNC

Les engrenages sont les héros méconnus du monde mécanique. Du mécanisme complexe d'une montre-bracelet à la puissante transmission d'une éolienne, ces engrenages sont précisément composants dentés sont essentiels à la transmission du mouvement et de la force. La demande d'engrenages plus robustes, plus silencieux, plus efficaces et plus rapides à produire a poussé la fabrication à abandonner les méthodes traditionnelles au profit d'un procédé révolutionnaire : Usinage d'engrenages CNC (commande numérique par ordinateur).

Cette technologie représente le summum de la fabrication de précision, combinant des logiciels avancés, des machines sophistiquées et une expertise en ingénierie pour créer des engrenages d'une qualité exceptionnelle.

Qu'est-ce que l'usinage d'engrenages CNC ?

L'usinage d'engrenages CNC est un procédé de fabrication soustractive où un logiciel préprogrammé commande le mouvement des outils et des machines de l'usine. Il implique le contrôle automatisé d'outils d'usinage tels que moulins, tours, et en particulier des machines de taillage d'engrenages dédiées telles que des fraiseuses-mères et des façonneuses, pour produire des dents d'engrenage avec une précision de l'ordre du micron.

Le processus commence par une ébauche solide, généralement en acier, en aluminium, en laiton ou en plastique. Cette ébauche est montée sur une machine CNC, qui utilise ensuite des outils de coupe pour enlever progressivement de la matière, sculptant ainsi la géométrie précise des dents d'engrenage selon un plan numérique (modèle CAO).

Principaux procédés de fabrication d'engrenages CNC

Plusieurs procédés CNC spécialisés sont utilisés pour créer différents types d'engrenages :

1. Taillage d'engrenages CNC : C'est la méthode la plus courante pour la fabrication d'engrenages droits et hélicoïdaux. Un outil de coupe appelé fraise-mère – un outil cylindrique à dents hélicoïdales – tourne en synchronisation avec l'ébauche de l'engrenage. Les dents de la fraise-mère creusent progressivement l'ébauche, générant la forme des dents de l'engrenage. La CNC contrôle l'avance, les vitesses de rotation et la synchronisation avec une précision incroyable.

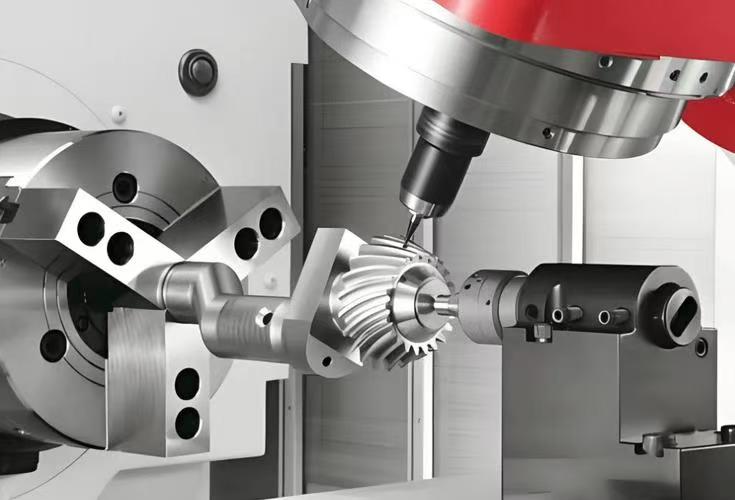

2. Fraisage d'engrenages CNC : Grâce à une fraise rotative multi-dents, ce procédé permet de créer une grande variété d'engrenages, notamment des engrenages coniques et des profils personnalisés. Bien que moins rapide que le taillage à la fraise mère pour les grandes séries, Fraisage CNC offre une flexibilité considérable pour les prototypes, les grands engrenages ou les engrenages avec des formes de dents uniques.

3. Façonnage d'engrenages CNC : Ce procédé utilise un outil de coupe alternatif ressemblant à un engrenage. La fraise et l'ébauche tournent ensemble dans un mouvement d'engrènement, « rasant » la forme de la dent sur l'ébauche. Il est excellent pour créer des engrenages internes et des engrenages très proches des épaulements ou autres obstacles.

4. Rectification d'engrenages CNCPour une précision et un état de surface optimaux, la rectification des engrenages est un procédé de finition. Elle utilise une meule pour enlever d'infimes quantités de matière d'un engrenage pré-coupé. Ce procédé durcit les engrenages, élimine les déformations dues au traitement thermique et permet d'obtenir des surfaces de roulement silencieuses et performantes. Il est essentiel pour l'aéronautique, l'automobile et d'autres applications hautes performances.

5. Rabotage et rodage des engrenages CNC : il s'agit de processus de finition utilisés pour améliorer la finition de surface et corriger les écarts mineurs dans la géométrie des dents après le traitement thermique, réduisant ainsi davantage le bruit et augmentant la longévité.

Les avantages inégalés de l'usinage d'engrenages CNC

Le passage à la CNC a transformé la fabrication d'engrenages, offrant des avantages que les méthodes traditionnelles ne peuvent égaler :

Précision et exactitude exceptionnelles : les machines CNC éliminent l'erreur humaine et produisent des engrenages avec des tolérances de l'ordre du micromètre. Cela garantit un engrènement parfait, une répartition optimale de la charge et un fonctionnement fluide.

· Cohérence et répétabilité supérieures : une fois qu'un programme est vérifié, une machine CNC peut produire des milliers d'engrenages identiques, lot après lot, garantissant une qualité constante tout au long d'un cycle de production.

· Géométrie complexe simplifiée : le logiciel CNC peut facilement gérer des profils de dents complexes, y compris des dents asymétriques, des développantes modifiées et des conceptions personnalisées qui seraient extrêmement difficiles, voire impossibles, à créer manuellement.

· Efficacité et productivité accrues : l'automatisation CNC permet une fabrication sans surveillance (fonctionnement sans surveillance), réduisant considérablement le temps de production et les coûts de main-d'œuvre par unité.

· Flexibilité et Prototypage rapideModifier la conception d'un engrenage est aussi simple que de modifier le fichier CAO et de générer un nouveau parcours d'outil. Cela permet des itérations rapides et un prototypage économique sans nécessiter d'outillage personnalisé.

Applications : où les engrenages de précision sont essentiels

Les engrenages usinés CNC se retrouvent dans pratiquement toutes les industries qui exigent fiabilité et performance :

· Automobile : Transmissions, différentiels, systèmes de direction et composants de moteur.

· Aérospatiale et défense : systèmes d'actionnement, transmissions d'hélicoptères et démarreurs de moteurs où la panne n'est pas une option.

· Machines industrielles : robotique, systèmes de convoyage, machines-outils lourdes et équipements d’emballage.

· Énergie renouvelable : les énormes boîtes de vitesses des éoliennes qui convertissent la vitesse lente du rotor en rotation à grande vitesse du générateur.

· Dispositifs médicaux : équipements de précision tels que les robots chirurgicaux et les systèmes d’imagerie (scanners CT/IRM).

L'avenir de l'usinage d'engrenages CNC

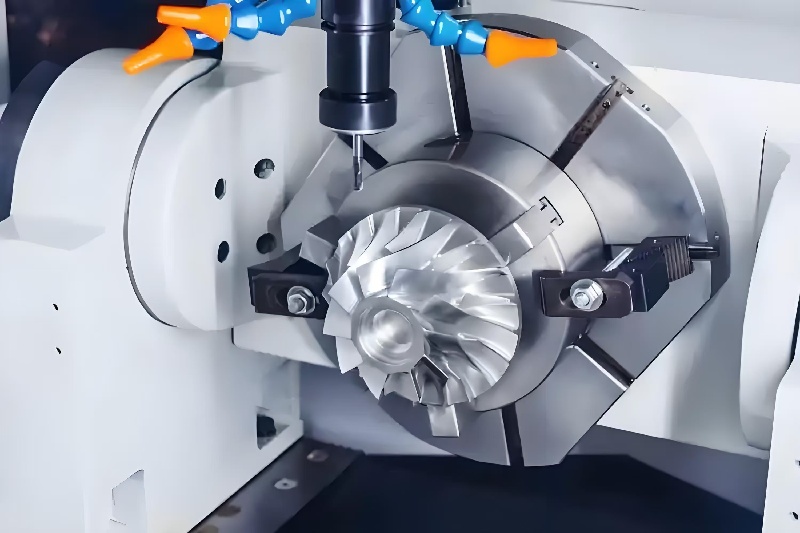

L'évolution se poursuit avec des tendances telles que l'usinage multiaxes, qui permet de réaliser des engrenages complexes en une seule configuration, et l'automatisation intégrée avec la robotique pour le chargement et le déchargement. La fabrication additive (impression 3D) émerge également pour créer des ébauches d'engrenages quasi finies, qui sont ensuite finies avec Usinage CNC, réduisant ainsi le gaspillage de matériaux. De plus, l'adoption de l'IA et de l'IoT (Internet des objets) permet une maintenance prédictive, une surveillance en temps réel et l'auto-optimisation des processus d'usinage pour une efficacité accrue.

Conclusion

L'usinage CNC d'engrenages est plus qu'un simple procédé de fabrication ; c'est la pierre angulaire de l'ingénierie de précision moderne. En alliant conception numérique et usinage automatisé de haute précision, il permet la création des engrenages performants, fiables et performants qui propulsent notre monde. Face aux progrès technologiques constants, la CNC restera à l'avant-garde, stimulant l'innovation dans la conception et la production d'engrenages pour les années à venir.
