Principales différences et applications en usinage

Si vous demandez à trois machinistes d'expliquer la différence entre un gabarit et un montage, vous obtiendrez probablement trois réponses différentes. C'est une notion qui est souvent confondue, surtout par ceux qui ne travaillent pas directement à la machine.

Mais lors de la planification d'une production, cette distinction devient cruciale. La façon dont on tient une pièce change tout : l'alignement, la répétabilité et la rapidité avec laquelle la pièce suivante peut être chargée. Pour un prototype unique, ce n'est pas un problème majeur. Mais pour une production en série de mille pièces ? C'est fondamental.

La principale différence entre un gabarit et un dispositif de fixation en usinage réside dans leur mode de contrôle de l'outil et de maintien de la pièce. Un gabarit guide l'outil de coupe pour un positionnement précis des trous, tandis qu'un dispositif de fixation assure la stabilité de la pièce pour les opérations CNC ou automatisées. Ce tableau récapitule les principales différences.

Les gabarits et les dispositifs de fixation sont conçus pour éliminer les variations de positionnement. Les opérateurs ne doivent pas positionner manuellement chaque pièce. Le réglage doit déterminer précisément l'emplacement de la pièce et la manière dont l'outil la frappe. Une fois ces réglages effectués, la machine répète le processus automatiquement.

De nombreux ateliers fabriquent encore leurs propres équipements de A à Z, bien que cette approche soit de moins en moins courante. La plupart des travaux de production sont désormais confiés à des partenaires spécialisés qui maîtrisent déjà les installations. Les entreprises fusionnent en quelque sorte lesUsinage CNCGrâce à la conception du dispositif de fixation, vous pouvez passer directement d'un fichier CAO à une pièce finie sans perdre trois semaines à fabriquer l'outillage.

Que sont les gabarits et les dispositifs de fixation ?

Avant d'examiner les applications, il est utile de comprendre ce que sont réellement les gabarits et les dispositifs de fixation. Alors, que sont les gabarits et les dispositifs de fixation ?

Un gabarit positionne la pièce à usiner et guide l'outil de coupe.

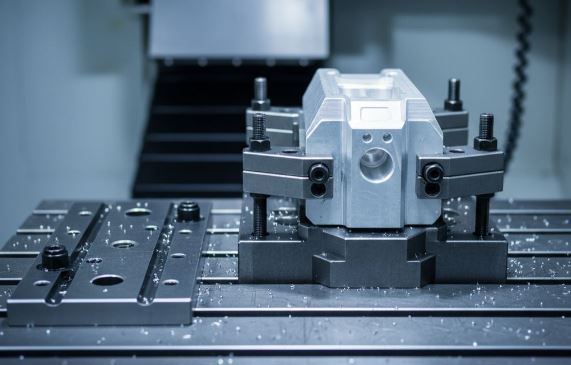

Un dispositif de fixation maintient et positionne la pièce à usiner tandis que la machine-outil contrôle la trajectoire de coupe.

Voilà la principale différence.

Les gabarits sont couramment utilisés pour les opérations de perçage, où des bagues de guidage contrôlent précisément le point d'entrée du foret dans la pièce. Les dispositifs de fixation sont plus fréquents en usinage CNC, où le programme détermine le mouvement de l'outil et le dispositif de fixation assure simplement la rigidité et le positionnement correct de la pièce.

À quoi servent les gabarits et les dispositifs de fixation dans la fabrication ?

La plupart des problèmes d'usinage sont liés à la régularité. On peut réussir à aligner correctement une pièce à la main, mais en répétant l'opération cinquante ou cent fois de la même manière, les problèmes d'alignement apparaissent.

Les gabarits et les dispositifs de fixation éliminent ces approximations.

Une fois le système de bridage CNC conçu, l'opérateur place la pièce à l'emplacement défini et lance l'opération. Le système lui-même garantit la constance de la position.

Vous les verrez utilisés dans des opérations telles que :

● Perçage de motifs de trous répétitifs

● Fraisage de la même géométrie sur des lots de pièces

● taraudage des éléments filetés

● Dispositifs d'inspection où les pièces doivent être positionnées dans une orientation contrôlée

En environnement de production, cela permet de gagner du temps, mais surtout, cela rend le processus prévisible.

Avantages des gabarits et des dispositifs de fixation en usinage

En connaissant la différence entre les gabarits et les dispositifs de fixation, ils facilitent grandement le contrôle des opérations d'usinage.

Parmi les avantages pratiques, on peut citer :

● Positionnement constant des pièces pour une meilleure précision d'usinage

● Répétabilité fiable d'une série de production à l'autre

● Chargement et déchargement plus rapides lors de la production par lots

● Moins d'alignement manuel pour l'opérateur

● Conditions de coupe plus stables pendant l'usinage

● Utilisé pour le perçage, le fraisage, l'inspection et le bridage de pièces en production de masse avec précision

Ce n'est pas la partie la plus passionnante de l'usinage, mais elle détermine discrètement le bon déroulement d'une opération.

Choisir entre un gabarit et un dispositif de fixation en production

Dans un monde idéal, le choix est simple. Dans un atelier réel, on choisit en fonction des machines et du volume de production. Il ne faut pas se demander « Quelle est la définition théorique ? » mais plutôt « Qu'est-ce qui permet d'exécuter cette tâche plus rapidement ? »

Quand un gabarit a du sens

Les gabarits sont indispensables lorsque la précision et la répétition des trous sont prioritaires, notamment sur les équipements manuels.

Si vous percez une centaine de plaques avec la même configuration de trous, vous ne voulez pas qu'un opérateur repère manuellement chaque point de perçage. Un gabarit résout ce problème en forçant physiquement le foret à travers une douille trempée. Utilisez-les lorsque :

● Vous produisez de grandes séries de motifs de perçage identiques.

● Les perceuses à colonne manuelles constituent votre principal goulot d'étranglement.

● Vous devez supprimer l'opérateur « dérive » de l'équation.

Quand un match gagne

Dans le monde du CNC, les dispositifs de fixation sont essentiels. Une fois la trajectoire d'outil programmée dans le centre d'usinage, aucun guide physique n'est nécessaire. La machine sait déjà où elle va. Il suffit de maintenir la pièce en place.

C'est là qu'intervient le luminaire. Il est conçu pour :

● Fraisage multi-axes, où un serrage important est indispensable.

● Cycles à grande vitesse où il est nécessaire de changer des pièces en quelques secondes.

● Configurations automatisées où la machine gère la partie « guidage ».

La zone grise : les hybrides et l'ère du CNC

La frontière entre les deux était autrefois nette. Aujourd'hui, elle est un peu floue.

Vous verrez des outils « hybrides » qui positionnent une pièce comme un gabarit, tout en conservant une plaque de guidage pour une opération manuelle spécifique. De plus, les systèmes CNC modernes ont réduit le besoin de gabarits de perçage traditionnels dans de nombreuses opérations d'usinage. Si le positionnement de la machine est précis, la fonction de guidage d'un gabarit est déjà intégrée au logiciel.
