On ne recherche pas sur Google « qu'est-ce qu'un fraiseuse CNC« À moins qu'il n'y ait un enjeu important. Peut-être essayez-vous de développer un produit. Peut-être êtes-vous en train d'évaluer le prix de pièces détachées. Ou peut-être êtes-vous en train de feuilleter un catalogue de machines en vous demandant : « Suis-je sur le point de commettre une erreur coûteuse ? »
Le problème, c'est que la plupart des guides sur le fraisage CNC adoptent un langage trop technique, voire simpliste à l'extrême, au point d'être inutilisables. Ce guide, lui, est différent. Nous allons vous expliquer en détail le fonctionnement d'une fraiseuse CNC, la signification du terme « fraisage CNC » et comment choisir la machine adaptée sans gaspiller d'argent. Vous êtes perdu ?Fraisage CNC vs tournage CNC? Consultez notre blog à ce sujet pour tout savoir.
Le fraisage CNC est un procédé de découpe commandé par ordinateur. Mais cette définition est banale et passe à côté de l'essentiel : il a tout changé. Un outil rotatif usine la matière d'un bloc massif, créant des formes, des détails et des trous, grâce à un système numérique dédié qui a entièrement remplacé les leviers et les molettes actionnées manuellement.
Voyez-vous, vous concevez la pièce sur ordinateur, vous transférez le fichier, et la machine effectue la découpe avec une précision chirurgicale et irréprochable. C'est pourquoi des secteurs comme l'aérospatiale, l'automobile et la robotique dépendent autant de cette technologie. L'intervention humaine ne peut garantir la précision dimensionnelle requise pour les applications avancées. composants de qualité aérospatiale.
Chez Keso, nous avons adopté dès le départ une technologie de fraisage CNC de pointe, et la solide expérience de notre équipe en usinage se reflète directement dans la constance de nos pièces finies. Nombreux sont les clients qui nous confient des composants ayant échoué aux contrôles de tolérance chez d'autres ateliers, et qui constatent une précision bien plus stable une fois la production transférée chez nous. En usinage, vous choisissez les procédés et l'expertise d'un atelier ; c'est ce qui garantit la fabrication irréprochable de vos pièces critiques dès la première fois.
Vérification des faits : Saviez-vous que le fraisage CNC permet de fabriquer des composants avec des tolérances inférieures à l’épaisseur d’un cheveu ? On parle ici d’une précision reproductible de l’ordre du micron pour des applications de haute précision ou spécialisées. Ce n’est pas simplement mieux que le fraisage manuel ; c’est un tout autre niveau de précision. C’est cette capacité qui explique l’importance du marché mondial de l’automatisation industrielle, fortement dépendant de… Pièces usinées CNCOn prévoit que ce marché atteindra près de 400 milliards de dollars dans les années à venir. Voilà le genre d'impact dont nous parlons.

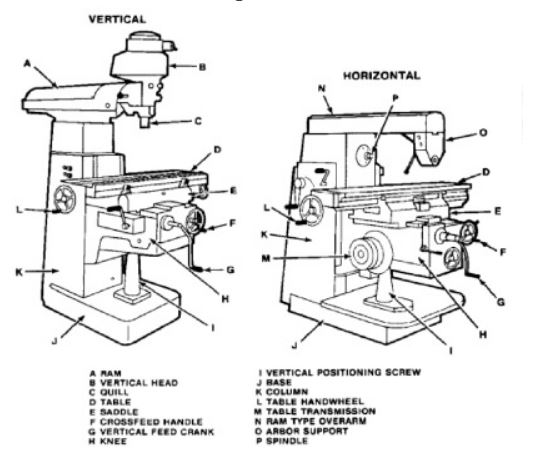

La principale différence entre une fraiseuse manuelle traditionnelle et un système CNC moderne se résume à une chose : le contrôle, et à la personne à qui vous confiez ce contrôle.
Sur une fraiseuse manuelle, l'opérateur contrôle absolument tout. Chaque mouvement de l'outil, la profondeur de coupe, la vitesse d'avance : tout dépend de sa main, de son œil et de sa concentration à cet instant précis. Dès que la fatigue s'installe ou que l'effet du café s'estompe, les tolérances peuvent dévier.
Prenons l'exemple d'une fraiseuse à commande numérique (CNC). Les mouvements ne sont pas guidés par le toucher ; ils sont pilotés par des lignes de code programmé. La machine exécute les coordonnées exactes de manière constante, opération après opération. C'est pourquoi, dans la plupart des industries, le fraisage CNC est devenu la méthode privilégiée pour la production de pièces de précision.
Imaginez que vous commandiez un carter de pale de turbine critique. Préféreriez-vous que cette pièce soit fabriquée par un système offrant une précision prévisible et répétable au micron près, ou par un humain se fiant à son instinct ?
Voilà la différence. Une fraiseuse CNC offre :
Cette amélioration significative de la prévisibilité et de la précision explique pourquoi le fraisage CNC est le choix dominant pour la plupart des applications de fabrication modernes, tandis que le fraisage manuel est principalement utilisé aujourd'hui pour les petites réparations, les prototypes simples, la formation ou les tâches à faible volume où des tolérances ultra-serrées ne sont pas requises.
Lorsqu'un produit porte la mention « usiné CNC », cela signifie que la pièce n'a pas été moulée, coulée ou grossièrement découpée ; elle a été taillée directement dans un bloc de matériau solide à l'aide d'une fraiseuse CNC suivant des instructions numériques précises.
C'est important parce que Pièces usinées CNC ont généralement :
Lorsque les fabricants optent pour une fraiseuse à commande numérique, c'est généralement pour une raison principale : la constance. Chaque pièce produite doit être quasiment identique, même en grande série.
Si vous avez cliqué ici en vous demandant « comment fonctionne une fraiseuse CNC ? », vous ne cherchez pas des anecdotes, mais une solution concrète. Peut-être souhaitez-vous : choisir la machine adaptée, identifier un goulot d'étranglement dans votre production, établir un devis précis ou éviter le gaspillage dû à des réglages incorrects. Comprendre le fonctionnement complet de la machine vous confère trois atouts majeurs : la prévisibilité (vous saurez où se cachent les coûts et les délais), le contrôle (vous n'aurez plus à tâtonner pour régler les avances, les vitesses et les dispositifs de fixation) et le dépannage (vous détecterez les problèmes avant qu'ils n'interrompent votre production). Lisez donc ce qui suit comme si vous alliez lancer votre première commande demain, et non comme si vous révisiez pour un examen.
Un système de fraisage CNC est un instrument d'une précision implacable. C'est un outil de coupe à commande numérique conçu pour usiner un bloc de matière et obtenir la forme exacte que vous avez définie. Cette capacité ne se limite pas à la simple découpe ; elle exige une ingénierie coordonnée d'une complexité extrême. La machine doit gérer simultanément la vitesse de broche, le mouvement de l'outil, l'évacuation des copeaux, l'arrivée de liquide de refroidissement et une logique de contrôle complexe afin de garantir la répétabilité de cette pièce complexe.
Observez la fraiseuse CNC dès le démarrage. La broche atteint immédiatement sa vitesse maximale, plusieurs milliers de tours par minute, selon le matériau et l'outil, et la fraise se positionne à son emplacement initial. La pièce à usiner reste alors parfaitement fixée sur la table.
L'unité de commande lit le code G. Il s'agit du script ligne par ligne extrait directement de votre logiciel de FAO. Le contrôleur reçoit instantanément ce script et le convertit en mouvements d'axes précis et coordonnés, atteignant des coordonnées au centième ou au millième de millimètre près.
Pendant l'usinage, la chaleur est dissipée par un système de refroidissement sous forme de liquide ou de brouillard. Le système de contrôle corrige en permanence le jeu et les moindres écarts physiques, garantissant ainsi une conformité parfaite entre la pièce finie et le modèle CAO.

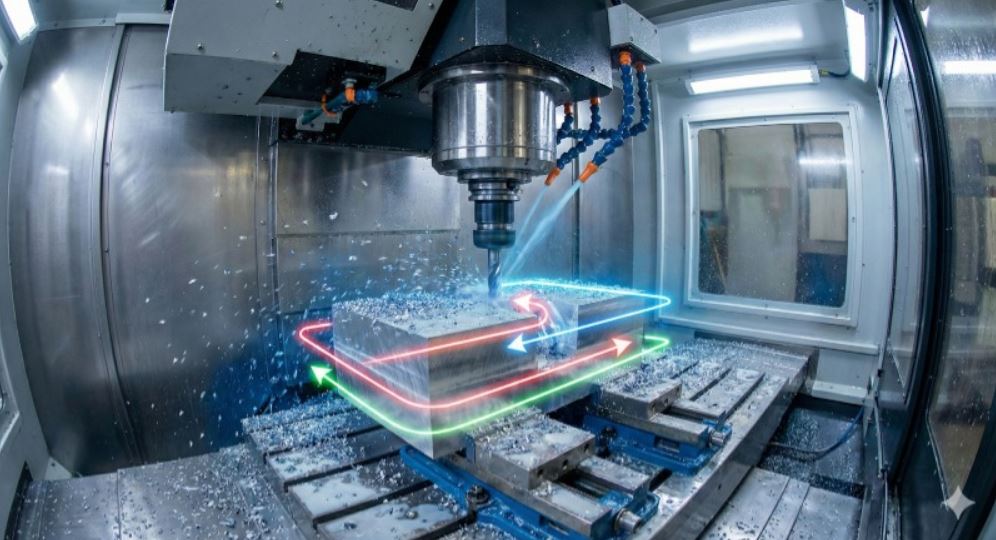

Quelques éléments sont cruciaux pour le bon déroulement de l'opération. La vitesse de broche et l'avance déterminent tout ce qui concerne la coupe ; un mauvais réglage de cette combinaison entraîne une finition médiocre et une usure rapide de l'outil. La stratégie de trajectoire d'outil, c'est-à-dire la manière dont l'ébauche est réalisée par rapport à la finition, détermine la force totale et la chaleur que subit l'outil. Enfin, le bridage. C'est l'étape la plus élémentaire, mais une erreur à ce niveau est le moyen le plus rapide de mettre au rebut une série entière de pièces coûteuses.

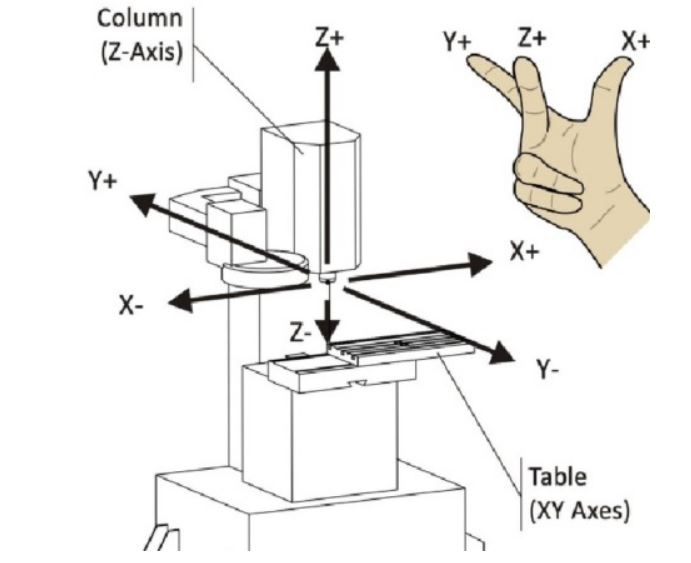

Une fraiseuse de base déplace un outil de coupe selon trois axes linéaires : X (gauche-droite), Y (avant-arrière) et Z (haut-bas). Mais ce n’est que le début :
Si vous vous tenez à côté d'un moderne Fraiseuse CNC 5 axes Lors d'une opération complexe, vous remarquerez que la machine effectue des mouvements fluides et réguliers, sans à-coups ; c'est le mouvement simultané des axes qui assure l'essentiel du travail. La différence ne se limite pas à l'esthétique du mouvement : elle se traduit par moins de réglages, une finition plus nette et des pièces plus conformes aux spécifications.
Pour en savoir plus sur le fonctionnement des fraiseuses CNC, consultez le guide ci-joint !
Si tout cela donne l'impression que le fraisage CNC est une technologie puissante mais aussi un peu intimidante, c'est tout à fait normal. Acheter une fraiseuse, la régler, paramétrer les avances et les vitesses, choisir l'outillage, les dispositifs de fixation… il y a beaucoup à faire avant même de réaliser sa première pièce de qualité.
Si vous souhaitez simplement des pièces parfaitement usinées du premier coup, Keso s'en charge. Nous usinons des pièces de qualité professionnelle à partir de 5 $ l'unité, sans que vous ayez à vous soucier de la machine, des réglages, de l'outillage ou des rebuts.
Il vous suffit de télécharger votre fichier CAO, nous nous occupons du reste.
La broche est le moteur de la machine. Elle supporte l'outil de coupe et le fait tourner à grande vitesse pour usiner le métal, le plastique ou les composites. La qualité de la broche détermine la finesse de la coupe et la netteté de la surface de la pièce usinée CNC. Tout jeu ou vibration de la broche se traduit immédiatement par des marques de broutage et un mauvais contrôle.

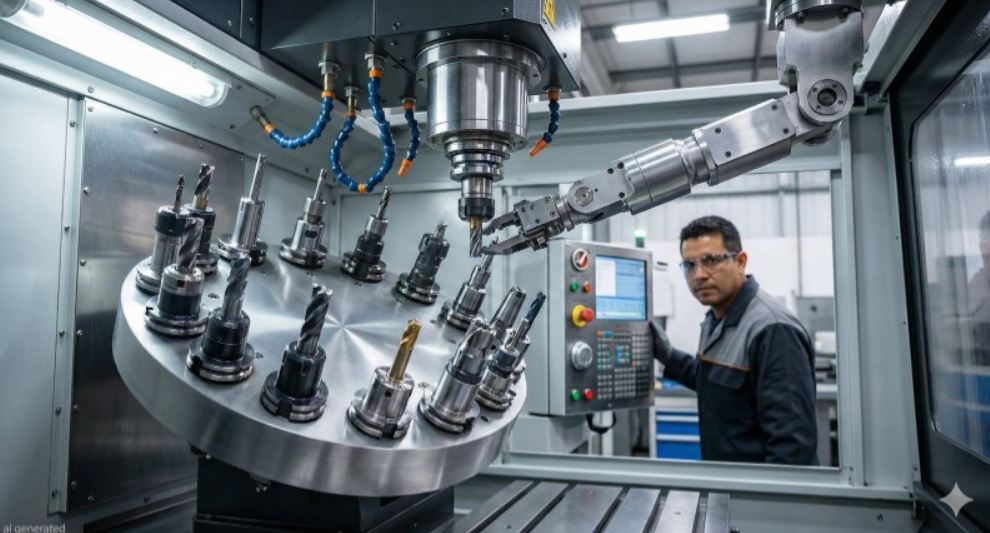

Les machines modernes ne nécessitent aucun changement d'outil manuel. Le changeur d'outils automatique stocke plusieurs fraises et les intervertit en quelques secondes. Une bonne fraiseuse CNC utilise ce système pour passer sans interruption de l'ébauche à la finition, sans intervention sur le réglage. C'est ce qui permet de fabriquer des pièces complexes en une seule opération, au lieu de plusieurs étapes manuelles.
C'est le centre de contrôle et le tableau de bord. Les opérateurs chargent les programmes, ajustent les avances et les vitesses, mettent la machine à zéro et surveillent la découpe. Sur une fraiseuse CNC de précision, le panneau de commande fournit des informations en temps réel, comme la charge de la broche et la position des axes, permettant ainsi de détecter les problèmes avant qu'ils n'endommagent une pièce ou un outil.
La table de travail est l'endroit où la matière première est solidement fixée. Des dispositifs de fixation, des étaux, des pinces et des gabarits sur mesure empêchent la pièce de bouger pendant son usinage. Un montage stable fait toute la différence entre une pièce usinée CNC de haute précision et une benne à rebuts remplie de pièces presque parfaites. Un bon montage est silencieux, répétitif et absolument indispensable.
La chaleur nuit à la précision. Les systèmes de refroidissement par pulvérisation ou arrosage de la zone de coupe permettent de contrôler la température et de prolonger la durée de vie de l'outil. Les convoyeurs à copeaux et les vis sans fin évacuent les déchets métalliques avant qu'ils ne s'accumulent et n'entravent la coupe. Une fraiseuse CNC bien conçue maintient la zone de coupe propre, de sorte que l'outil se concentre sur la coupe de matière plutôt que sur le recyclage des copeaux.
Avant de s'intéresser aux machines, il est essentiel de comprendre les outils. La performance d'une fraiseuse CNC dépend entièrement de la qualité de son outil de coupe. Un outil inadapté compromet la finition de surface, compromet les tolérances et peut même casser en cours d'usinage.
